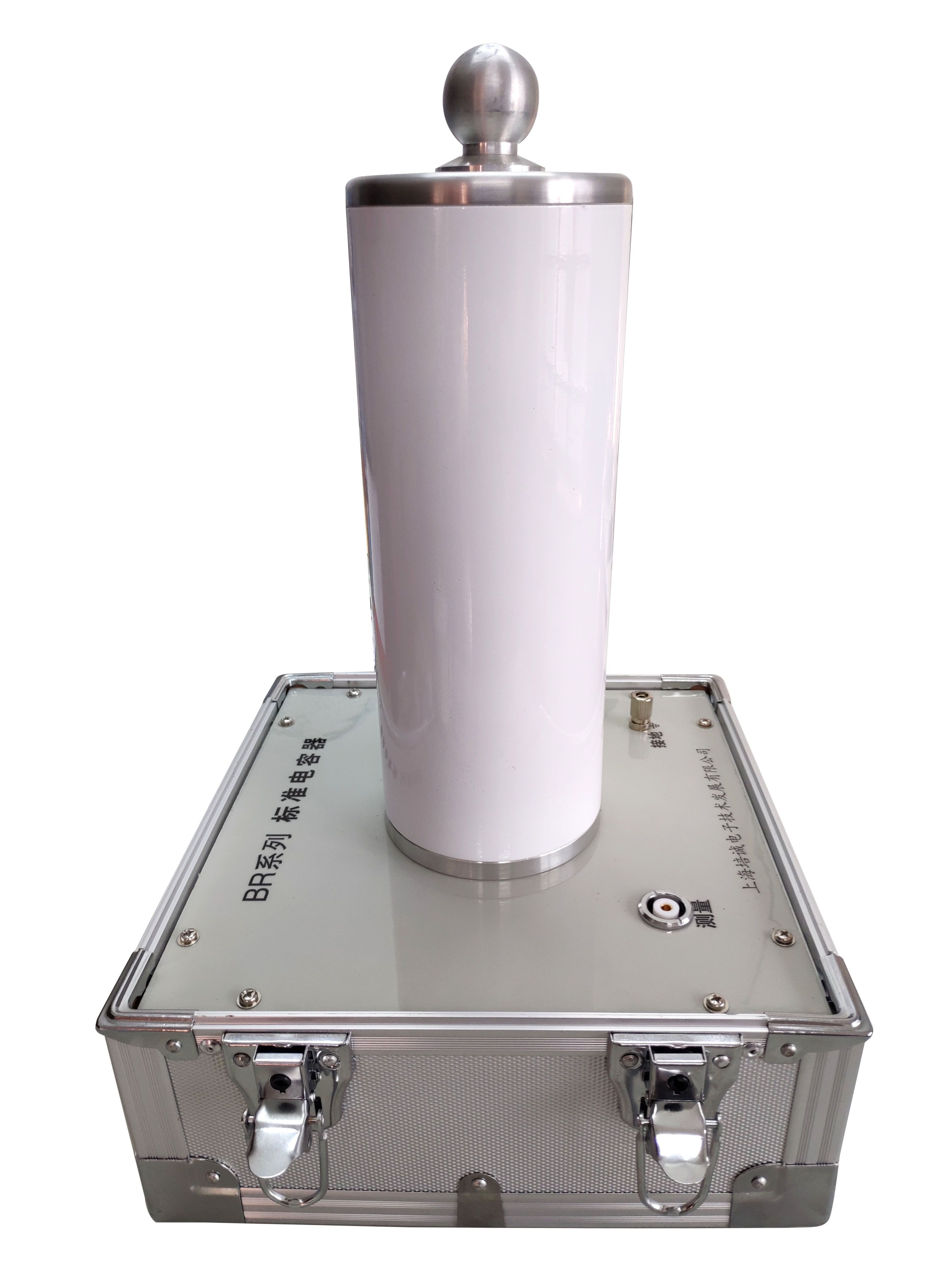

标准高压电容器BR34系列

在每个高压实验室和试验中,压缩气体标准电容器是一种必要的仪器。在这些场合中,它有许多重要的作用。在电桥电路中压缩气体电容器被用来测量电容器、电缆、套管、绝缘子、变压器绕组及绝缘材料的电容和介质损耗角正切值(tgδ)。而且,还可以用作高压测量电容分压装置的高压电容。在某些条件下,还可以在局部放电测量中作高压耦合电容器。

概述

在每个高压实验室和试验中,压缩气体标准电容器是一种必要的仪器。在这些场合中,它有许多重要的作用。在电桥电路中压缩气体电容器被用来测量电容器、电缆、套管、绝缘子、变压器绕组及绝缘材料的电容和介质损耗角正切值(tgδ)。而且,还可以用作高压测量电容分压装置的高压电容。在某些条件下,还可以在局部放电测量中作高压耦合电容器。

特点

  • 电容极稳定100pF(名义值),BR34/2型

  • 气压和温度的变化对电容的影响可以忽略。

  • 介质损耗极小。


结构简介

  • 外壳由绝缘套筒及钢板制成的底和盖组成,底和盖用螺栓及环紧固在绝缘套筒的两端。在电容器的上下两端有防晕罩。

  • 电容器外壳内装有同轴高度抛光的圆柱形高低压电极。

  • 电容器内充有SF66气体


技术参数

  • 电容器安装运行海拔不超过1000米,使用周围空气温度-10℃~40℃,相对湿度不超过70%。

  • 电容器实测值误差不大于±0.05%,与标称值误差不大于±2%

  • 电容器温度系数 ≤ 3×10-5 /℃

  • 工作电压12kV(BR34/2型),可按要求定制各电压等级和电容量

  • 介损值﹤2×10-5

  • 电容器的容量年稳定性﹤0.01%

  • 绝缘电阻>500MΩ

  • 电容器内充SF6气体,在20℃时,压力为450±50KP.
